YHJ800型煤矿用本安型激光指向仪（简称指向仪）
产品特点：YHJ800型煤矿用本安型激光指向仪（以下简称指向仪）采用半导体激光器作 为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流电源厂所或频繁移动场所，可连续工作大于100h。
所有产品均为我厂研发生产，批零兼营，详情请咨询客服！
用途及适用范围：YHJ-800-3.6(A)激光指向仪广泛用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直，特别适于爆炸性气体环境的煤矿井下使用。
防爆型式：矿用本安型
产品描述
一、结构特征与工作原理

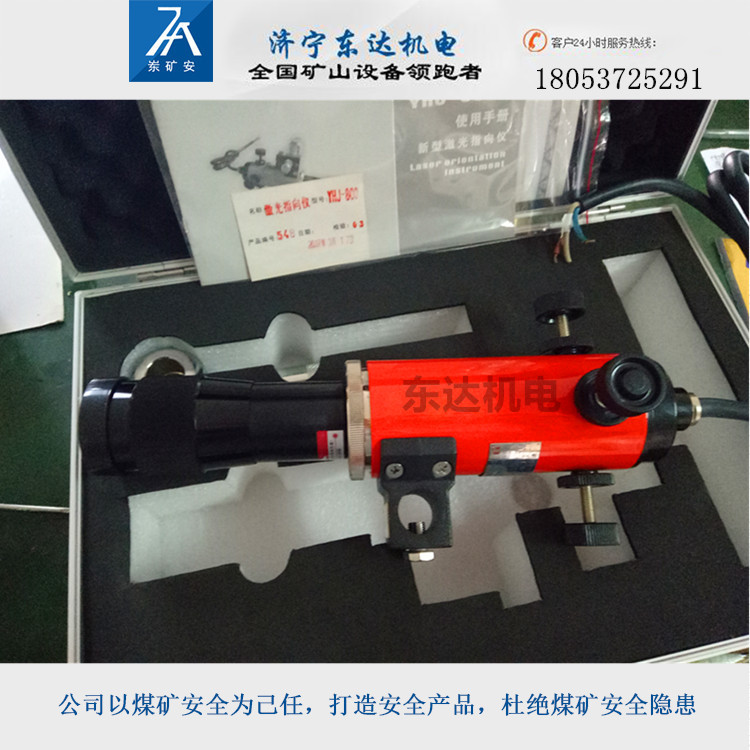

结构：YHJ-800-3.6(A)激光指向仪主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型镍氢电池组组成。
工作原理：YHJ-800-3.6(A)激光指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。
供电电源：电源是由3节Ni-MH8000Ah镍氢电池串联后，再串接1.4Ω/16W的限流电阻和双重化过流过压保护电路、用环氧树脂浇封为一体装入ABS外壳内，构成本安电源，其本安参数为：额定输出电压Ue:3.6V;***输出电压Uo:4.2V;***输出电流Lo:2.5A。
外观结构及材质：1.外形尺寸：（Ф46×230×110）mm；2.质量：≤1.63Kg；3.外壳材质：ABS工程塑料。
注意事项及重要提示
1.保持镜头清洁，停用时及时盖上镜头盖；镜头有灰尘时应用镜头刷或吹气球清洁镜头，勿用普通纸张或布擦试；仪器其他部位应定期清除积尘，各调节螺丝
及转动处应定期加注少许润滑油。
2.指向仪应安装于距掘进工作面不少于50m的地点，以免受振动后产生位移。
3.指向仪不得工作于直接遭受水浸或水淋的场所。
4.指向仪在工作和调试时，应避免激光束直接或经过镜面反射照射眼睛，以免对眼睛造成伤害!
5.指向仪在爆炸性气体环境中必须使用配套的直流电源，不得随意更换其它电源!
6.指向仪配套的直流电源充电器为非防爆结构，不得在爆炸性气体环境或煤矿井下使用。
7.严禁随意对仪器进行拆卸，仪器出现故障时，通知厂家维修。
警告：严禁在井下充电！
