BQG450/0.2隔膜泵Y5-107-T螺丝92750流体盖

 一、

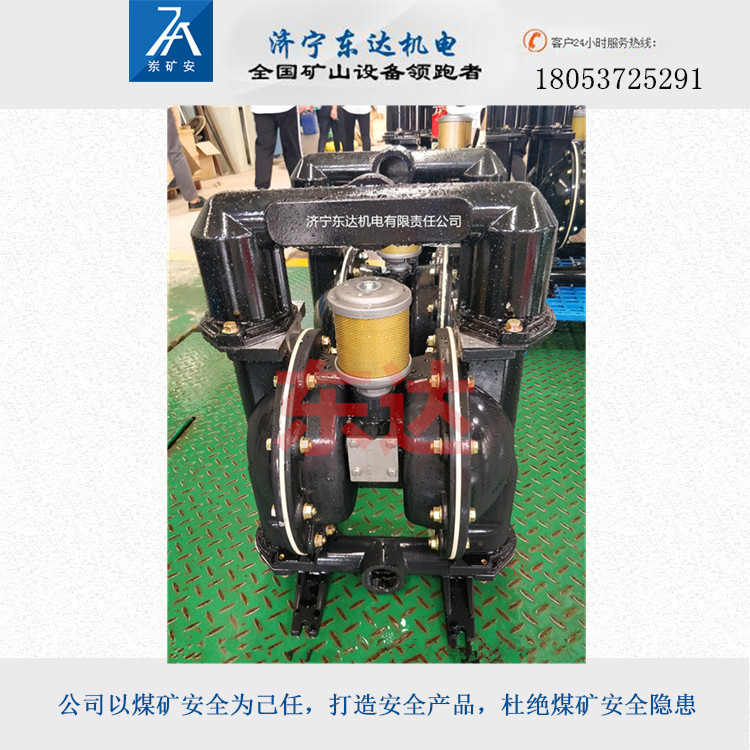

BQG450/0.2 煤矿气动隔膜泵是泵类产品中一种全新产品，该泵以压缩空气为动力，通过换气阀、换向机构以及其它零部件共同作实现换向，从而驱动泵腔内膜片往复运动，致使腔内产生压差，从而实现吸排介质功能。

号示例BQG450/0.2：表示在额定供气压力0.55MPa 条件下，扬程27 米，流量为450 升/分钟气动隔膜泵。

三、气动隔膜泵有什么特点
体积小、重量轻、无需根基、气源要求低，用于煤矿井下排送清水和固体颗粒杂质。
四、气动隔膜泵有那些尺寸
1.5寸、2寸、3寸气动隔膜泵，国产英格索兰质量好，而且有价格优势。
气动隔膜泵厂家 国产英格索兰隔膜泵
BQG100/0.4  100  0.4
BQG125/0.45  125  0.45
BQG140/0.3  140  0.3
BQG170/0.25  170  0.25
BQG200/0.4  200  0.4
BQG250/0.3  250  0.3
BQG320/0.3  320  0.3
BQG350/0.2  350  0.2
BQG450/0.2  450  0.2
BQG520/0.5  520  0.5

隔膜泵主要有外壳、换气阀、膜片（零件附图中）、排污装置（零件附图中）等组成，外壳之间采卡子连接，拆卸方便。当换气阀接入压缩空气后，换气阀将气体分到一个气腔里，气体推动膜片向一侧运动，同时带动另一侧膜片运动，运动到一定位置后，通过先导控制杆实现换气阀换向，从而实现往复运动。泵体里密封球有单向通水功能，从而实现液体抽放。

五、隔膜泵组成部分编号
BQG-1吋系列隔膜泵配件编号

98720-1连杆Y330-117O型圈Y328-16O型圈92752垫圈92752垫圈94615-A隔膜93065垫圈Y5-107-T螺丝92750流体盖92749歧管92761O型圈92924球座92757-A球92759支腿94744马达体Y325-24O型圈94528套筒93707-1板架92878套筒92011活塞Y186-51U型密封圈92005滑阀92877垫圈Y325-214O型圈Y325-126O型圈92876轴隔92006垫圈92004胶垫93309-2换向杆93075O型圈115959轴隔98723-2衬套94820O型圈350-568

BQG-2吋系列隔膜泵配件编号
96394连杆Y330-117O型圈 96391-A隔膜93065垫圈 96503垫圈 Y5-111-T螺丝94328-A球座93358-A球阀进口歧管96376-1出口歧管96375-1 96374马达体 96377流体盖Y325-24O型圈94528套筒 96424板架96426胶垫 96422活塞 Y186-55U型密封圈96421滑阀93251垫圈 Y325-222O型圈 Y325-134O型圈93250轴隔96420垫圈96425胶垫93309-2换向杆 93075O型圈 115959轴隔98723-2衬套94820O型圈67389
BQG-3吋系列隔膜泵配件编号
96474连杆Y330-117O型圈Y328-210O型圈96475-A隔膜Y13-12-T垫圈96503垫圈Y5-134-T螺丝96430流体盖94104-A球座94103-A球96429-1进口歧管96428-1出口歧管96427马达体Y325-24O型圈94528套筒96424板架96426胶垫96422活塞Y186-55U型密封圈96421滑阀93251垫圈Y325-222O型圈Y325-134O型圈93250轴隔96420垫圈96425胶垫93309-2换向杆93075O型圈115959轴隔98723-2衬套94820O型圈94631缓冲垫350-568
