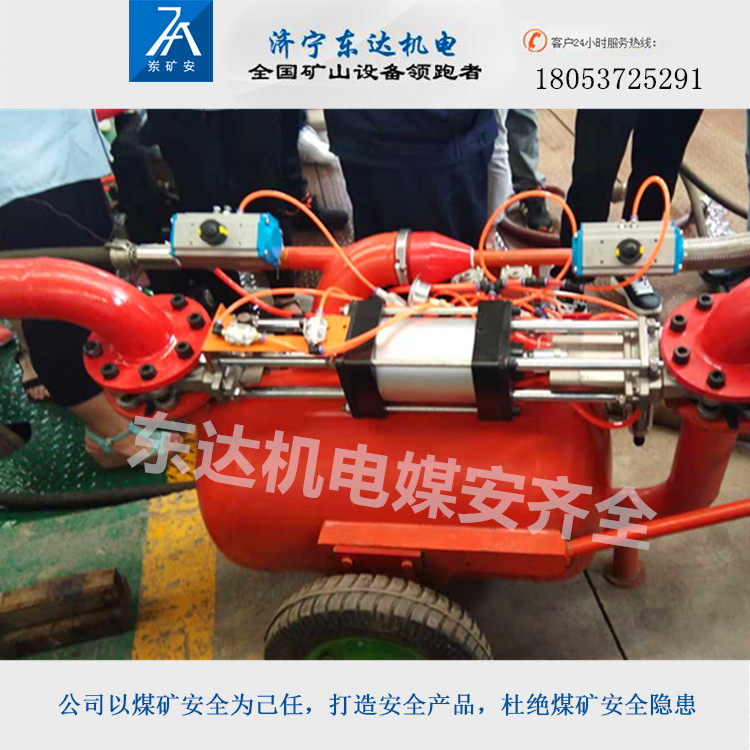

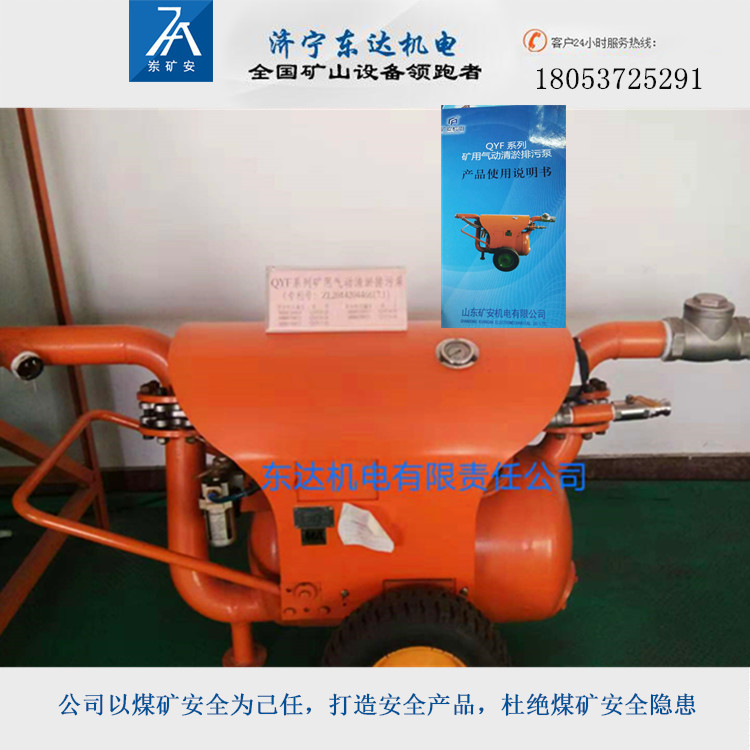

煤矿井下排污排泥巷道气动清淤排污泵型号QYF17-20
矿用气动清淤排污泵型号 18053725291
矿用气动清淤排污泵：QYF-25-20,QYF20-20.QYF17-20，QYF14-20.QYF10-20，QYF25-15
气动清淤排污泵用途
煤矿井下排污排泥巷道、井底污水窝及污水坑（井）水仓等作业，适用于甲w煤尘爆炸危险的场所。
气动清淤排污泵特点
1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。
2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
气动清淤排污泵技术参数
型号 流量 扬程 耗气量 工作电压 尺寸
QYF-25-20 25 20 11.5 0.55 1830*885*965
QYF20-20 20 20 10.5 0.55 1830*834*915
QYF17-20 17 17 8.5 0.55 1830*782*890
QYF14-20 14 14 6.5 0.55 1830*782*890
QYF10-20 10 20 6.0 0.55 1830*782*890
QYF25-15 25 15 6.0 0.55 1830*834*915
