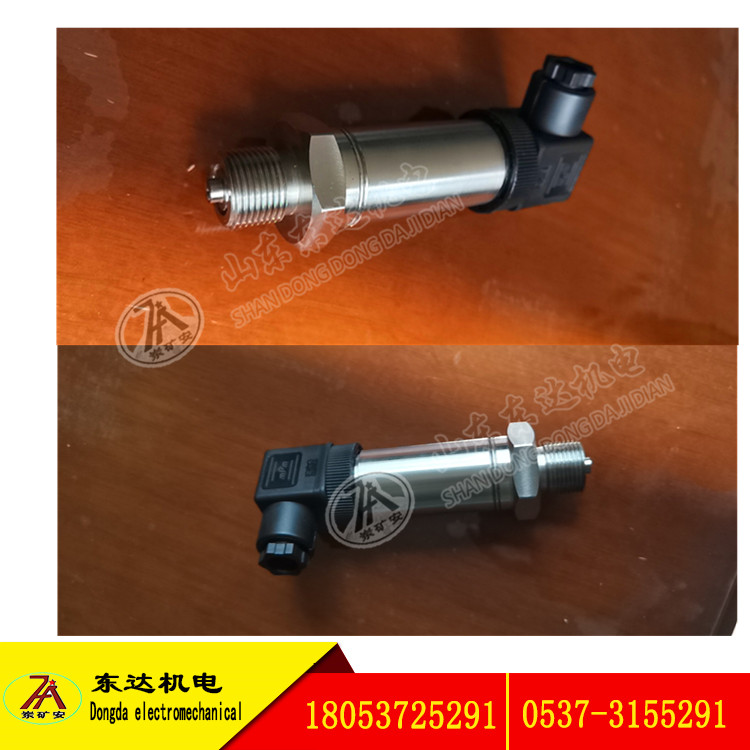

GYD10压力传感器扩散硅膜片组成压阻式力敏器件
型号：GYD10，GYD60-Y2（A） GPD60（A）
含义：
1,G-应变式传感器，Y-压力，D-电子式，10-0~10Mpa
2，GYD60-Y2：60-0~60Mpa ,Y2（A）-电流输出信号4~20mA关键词：矿用本安型压力传感器，压力变送器
用途及特点
主要用于测量气体、液体和蒸汽的压力、负压力等参数，然后将其转换成4～20MA.DC 信号输出。
GYD本质安全型压力变送器采用由先进的微机械刻蚀加工工艺制成的扩散硅膜片组成的压阻式力敏器件为核心器件，用静电滚压工艺焊接在玻璃和金属密封支架上，再焊上316L不锈钢隔离膜片，并经充硅油作传压介质，形成完整的基芯组件。由先进的电子放大电路以及温度补偿电路组成的电路板，封装于不锈钢外壳内，并灌注特种硅胶，保证了抗振动、抗冲击和耐环境腐蚀性能。
使用环境温度
环境温度：-5～+40℃
相对湿度：35～95%
大气压力：86～106kPa
技术参数
测量范围：1MPa ； 10MPa
供电电压：24V±6V.DC
输出信号：4～20mA.DC
基本误差：0.5%F.S.
回程误差：不大于0.25%F.S.
重 复 性：不大于0.25%F.S.
恒流性能：当负载电阻在0～500欧范围内变化时，输出值变化量不大于0.25%F.S.
超 负 荷：变送器能承受测量上限125％的压力
外形尺寸：ø27x120mm
螺纹口径：M20*1.5
重 量：0.2kg
赫斯曼插头形式
联系人：刘经理 手机：18053725291 座机：0537-3155291 QQ;3386657782 山东矿安机电有限公司媒安齐全
注意
根据压力传感器测出压力超出上限压力时或低于下限负压时信号通过压力表显示，压力表显示压力，然后人为来处理（堵塞或其他原因）
根据泵的出口压力选择比泵压力大点的
