FCC-3B发爆器参数测试仪主要用途及使用范围

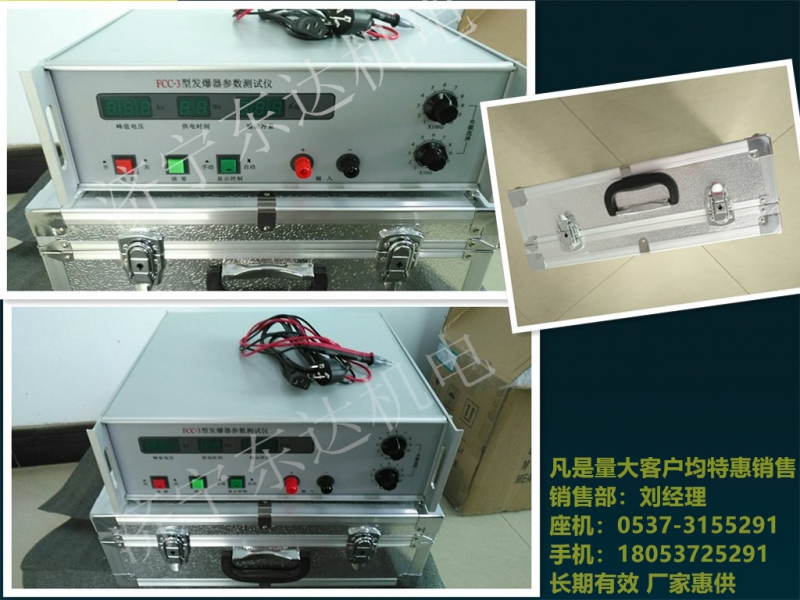

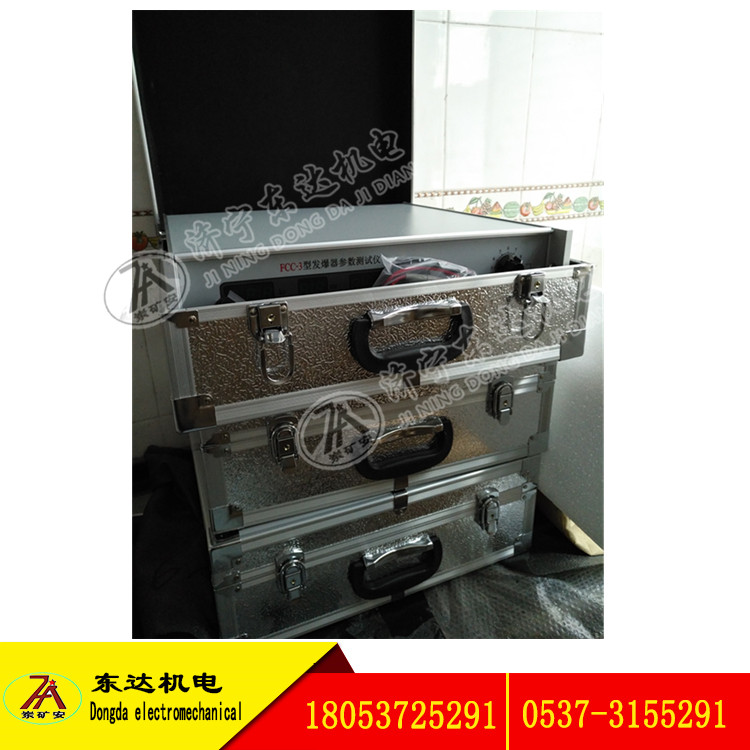

FCC-3B发爆器参数测试仪是用来检测电容式发爆器的设备。可检测发爆器的峰压、供电时间、输出冲能功能。仪器采用小型化设计，便于携带。
我厂研制的发爆器参数测试仪，解决了过去参数低度存在测量重复性误差、数据易受高压脉冲高次谐波干扰及元器件易损坏等缺欠。该产品具有测量准确、抗干扰性强、故障率底、寿命长、操作简便等特点。是煤矿、矿山、水利、建筑、铺路架桥等使用发爆器的行业以及发爆器生产单位出厂检验和维修发爆器的必备设备。
二、 FCC-3B发爆器参数测试仪工作原理
执行标准：
检测发爆器可满足GB7958—2000标准要求和Q/DFQ001—2007企业标准。

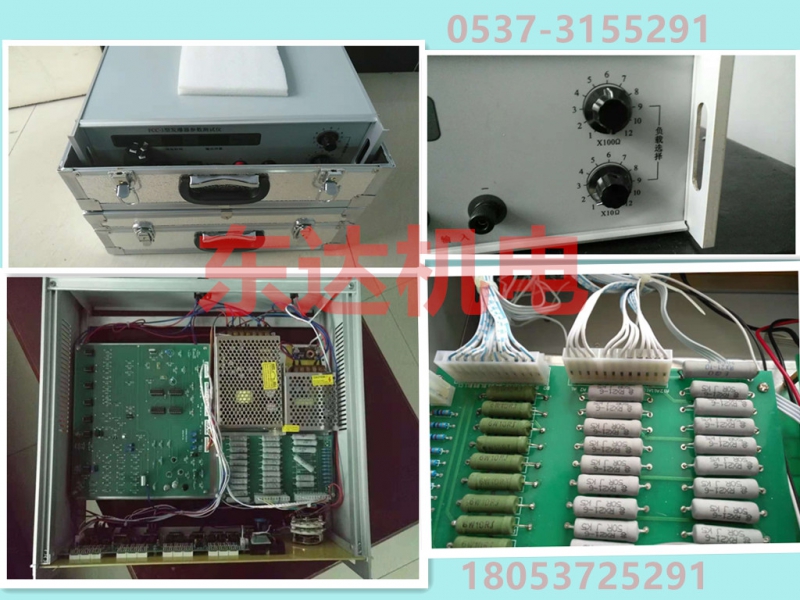

本仪器采用了采样保持、数学运算、误差调整等技术。在仪器内部设有采样负载电阻、毫秒开关检测电路。仪器设有50、100、150、200发四个检测档位。
超过200发以上的发爆器的检测，未在本仪器的设计范畴。如需测量500—4000发的发爆器，本厂可为用户专门设计适合您要求的发爆器参数测试仪。
三、 FCC-3B发爆器参数测试仪技术条件
1、 FCC-3B发爆器参数测试仪使用条件
（1）、电 源： 220V±20% 50Hz
（2）、环境温度： －10℃——40℃
（3）、环境湿度： ≤90%
2、 基本参数
（1）、可测峰值电压（千伏特）： 0——9.99kV
（2）、可测供电时间（毫 秒）： 0——9.9mS
（3）、可测输出冲能（电流2.毫秒）： 0——99.9A2mS
（4）、仪器内部设置的外接负载电阻为：
检测50发发爆器时为320Ω、检测100发发爆器时为620Ω、检测150发发爆器时为920Ω、检测200发发爆器时为1220Ω
3、 测量精度
（1）、峰值电压： ±5% ±1个字
（2）、供电时间： ±5% ±1个字
（3）、输出冲能： ±5% ±1个字
四、FCC-3B发爆器参数测试仪操作方法
1、测试各项参数
（1）、接通市电电源：
把电源线阴插头插入机箱，阳插头插入电源插座。（接入交流220V电源上）。
（2）、按下测试仪后面的‘电源开关’，此时三组数码管显示器显示发光并显示为零，仪器正常工作。
（3）、连接测试导线：
用测试导线（该导线一定要用0.5mm2的铜芯线），与发爆器的测试端子连接
好，要连接牢固，并注意极性，不可接反。把测试导线的另一头装上鱼夹与发爆器放炮接线柱连接好。
（4）、将测试仪的负载开关拨到相应的测试档位（50发、100发、150发、200发）。根据所测试的发爆器型号，不准拨错档位，否则会烧毁仪器。
（5）、将放炮钥匙头插入发爆器放炮孔内准备充电。
（6）、确认连接无误后，将放炮钥匙头向逆时针方向旋转到充电位置，发爆器开始充电。待准爆指示灯发光后，立即将放炮钥匙头向顺时针方向旋转，对测试仪进行放电。
（7）、此时测试仪将显示测量结果，观察数字显示窗口的数字，读出相应的参数来，并做好记录。
（8）、本仪器不用清零，再一次测量时，只要重复（3）～（7）步，仪器会自动清零、刷新显示测量结果。
五、FCC-3B发爆器参数测试仪注意事项
（1）本仪器在出厂前已经通过严格检验，在使用中请勿随意调试。
（2）每次检测的时间间隔以1分钟左右为宜。
（3）仪器在使用中可能受到现场环境的干扰导致测量数据偏差很大，这时要将电源关掉，再重新开启，可继续测试。
（3）如仪器在使用中出现故障，请与本厂联系，不可自行维修。
（4）仪器的管理必须由专人负责。在使用中严格做好原始记录。
（5）不用时拔下电源，保存在通风干燥的地方。在使用中要接好漏电保护器，并要接好地线。
