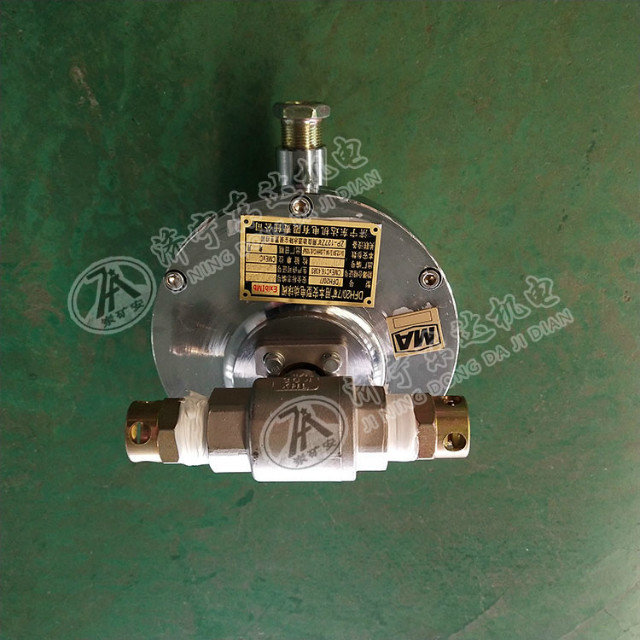

DFB20/7隔爆球阀，DFH20/7本安电动球阀
介绍：
电动球阀是一种由球体旋转而开、闭水流管路，进而控制管路流体通断的控制装置,由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定、性能可靠、是一种通用电磁阀的理想替代产品。该电动球阀适用于煤矿井下具有瓦斯、煤尘等爆炸性气体环境，适用于水质较差，水压波动范围较大的工矿条件。
型号及含义
DF B 20/7
阀径：20mm；高工作压力：7MPa
隔爆型
电动阀
DFB20/7隔爆电动球阀工作原理
电动球阀是一种由球体旋转而开闭水路的新型电动阀门，包括阀体和控制电路。其线路连接如下图所示：
球阀接线端子图
其中“K” 端为外部控制信号，控制球阀的开启，“+ 、- ”接线端为电动阀电源(控制球阀的关闭）；通过控制电路内的限位开关检测球阀阀体的实际工作位置。当接入DC12V--24V电源后，球阀旋转关闭，检测到阀体处于关闭位置时，阀体停止旋转；当“K”端有信号时，球阀旋转开启,当限位开关检测到开的位置,电机停止旋转并保持打开状态；当“K”端无信号时，球阀恢复到关闭状态
DFB20/7隔爆电动球阀主要技术参数
输入电压： 12V--24 VDC；
工作电流： ≤500mADC；
环境温度： 0～40℃；
环境湿度： ≤95%RH.（25℃）；
大气压力： 80～110KPa；
水压适应范围： 0～7MPa；
水温适应范围： 0～60℃；
球阀开启速度： 6～30秒；
球阀开启通径： 6″ ；
外型尺寸： 258.6mm×201mm×150mm；
重量： 2.5Kg。
