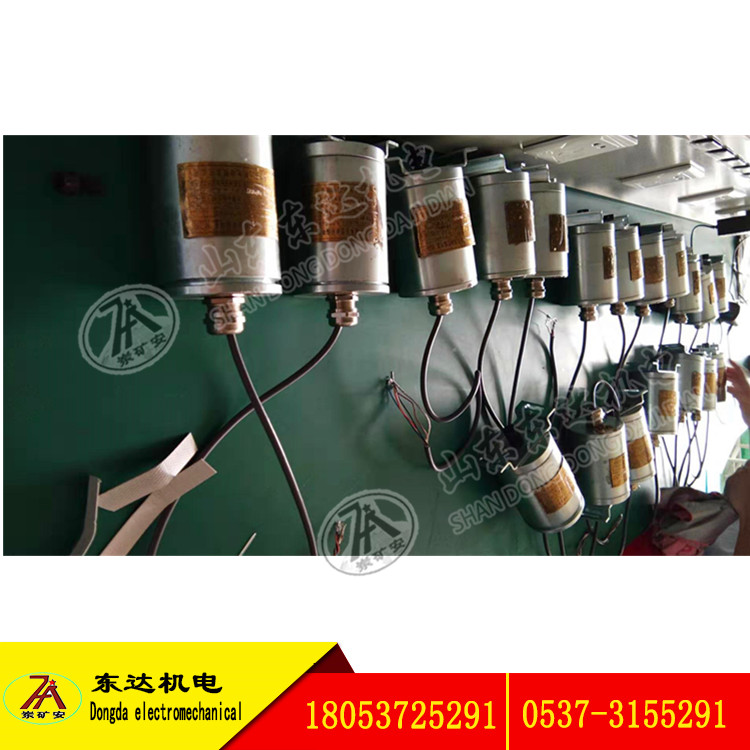

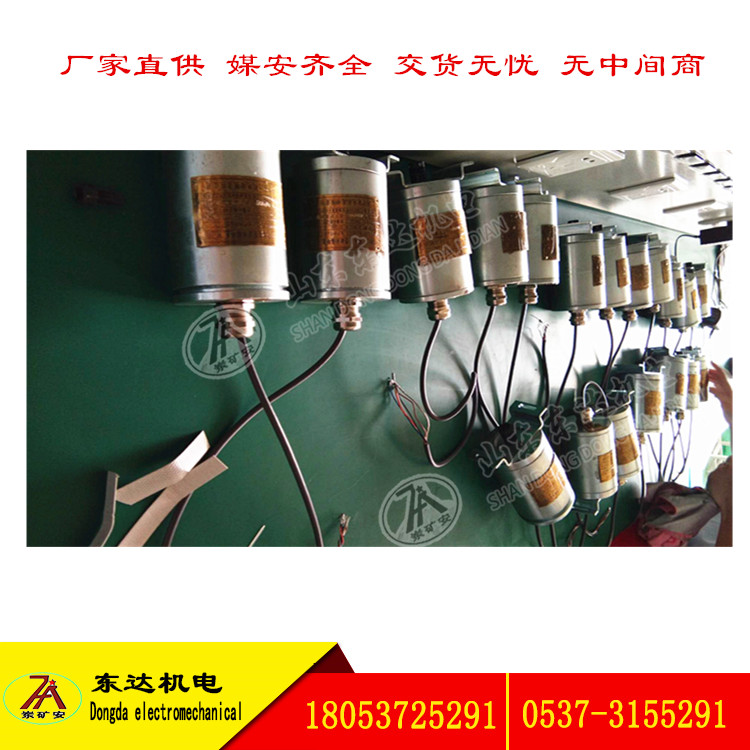

BQH12矿用本安型编码器测速和保护装置
在煤矿自动化系统中离不开速度闭环控制。特别是在矿井绞车、人物两用的皮带式输送机、猴车等设备对速度反馈要求高的设备上，采用速度闭环控制，以增强系统运行的可靠性。为此，BQH12矿用本安型编码器（以下简称编码器），在闭环控制或速度保护装置中，是必不可少的。本编码器既可与矿井绞车、人物两用的皮带式输送机、猴车等设备电控装置配套使用，也可以单独使用，作为绞车、猴车和皮带式输送机等设备的测速和保护装置。
BQH12矿用本安型编码器结构特征与工作原理
a、编码器外壳是由锌合金或铜合金加工而成。壳体一侧输出一个传动轴，与电机的输出轴或其他有关旋转机构相联后固定法兰。编码器安装重心点吻合，无裂痕，线缆完整，接口端点整齐。
b、壳体另一测设有一个接线嘴，用作外接连线用。
c、工作原理：光电编码器是由光栅盘和光电检测装置组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
BQH12矿用本安型编码器安装、使用、维护注意事项
a、本产品使用于经本安检验合格的电路中；
b、使用时其电压和电流不超过铭牌上电压、电流值；
c、注意电源极性等，不能错误连线，以免引起破裂和烧损；
d、高压线和动力线并行连线时，会因感应而发生误动作或破损，所以请分开连线；
e、编码器是由紧密部件构成的，因此使用时要非常小心，不能跌落，以免损伤功能；
f、固定本体、进行导线连线时，请注意导线的拉伸力度不要超过29.4N；
g、请勿在轴上施加过大的负荷，以免引起产品破损，如遇链条、传送带及齿轮连接时，先通过其它轴承过桥借力，再用连轴器与编码器装配结合；
h、如果安装误差大（偏心、偏角），就会有过大的负载加载编码器轴上，从而造成损坏或者缩短其使用期限；
i、当连轴器插入轴时，请不要用锤子敲击等增加撞击力。
